ไมโครมิเตอร์

ไมโครมิเตอร์เป็นเครื่องมือวัดความยาวอีกชนิดหนึ่งที่สามารถวัดได้ละเอียดกว่าเวอร์เนียร์ใช้วัดชิ้นงานที่มีความยาวน้อย ๆ เช่น ความหนาของกระดาษ เส้นผ่าศูนย์กลางของเส้นลวดขนาดเล็ก ๆ เป็นต้น

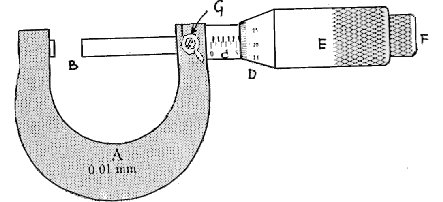

รูปที่ 1 ไมโครมิเตอร์

ส่วนประกอบที่สำคัญของไมโครมิเตอร์มีดังนี้

โครง A มีลักษณะคล้ายครึ่งวงกลม

ปากวัด B เป็นโลหะผิวเรียบ ใช้สำหรับจับวัตถุหรือชิ้นงานที่ต้องการวัด

สเกลหลัก C เป็นสเกลที่อยู่นิ่งกับที่มีขีดสเกล 2 แถว ขีดสเกลแต่ละขีดในแต่ละแถวห่างกัน 1mm ส่วนขีดสเกวแถวบนและขีดสเกลแถวล่างที่อยู่ถัดกันจะห่างกัน 0.5 mm

สเกลวงกลม D เป็นสเกลที่เคลื่อนที่ได้โดยการหมุนปลอก E มีทั้งหมด 50 ช่อง เมื่อหมุนสเกลวงกลม D ไปครบ 1 รอบ จะได้ความยาว 0.5 mm ดังนั้น 1 ช่องของสเกลวงกลม จึงมีค่า 0.5mm/50 หรือ 0.01mm

ปลอก E ใช้หมุนปรับความห่างของปากวัด B ให้พอเหมาะกับขนาดของชิ้นงาน

ปุ่ม F ใช้หมุนเพื่อเลื่อนปากวัด B ให้สัมผัสชิ้นงาน เมื่อสัมผัสพอดีจะมีเสียงกริ๊กเบา ๆ ให้หยุดหมุน

คันโยก G เมื่อโยกไปทางซ้าย ปลอก E และปุ่ม F จะถูกล็อคไว้ และสเกลวงกลม D จะถูกตรึงกับที่
