เครือข่ายความเร็วสูง Gigabit Ethernet

บทนำ
หลักการพื้นฐาน
Carrier Extension กับ Throughput
เทคนิค Packet Bursting
Buffer Distributor
สายสัญญาณ
การเปลี่ยนไปใช้ Gigabit Ethernet
Gigabit Ethernet กับ ATM
คุณภาพของการบริการ (Quality of Service, QoS)
สรุป

ปัจจุบันเครือข่ายคอมพิวเตอร์ได้มีบทบาทต่อชีวิตประจำวันมากขึ้นทุกขณะ การเจริญเติบโตของเครือข่ายคอมพิวเตอร์เหล่านี้เป็นไปอย่างต่อเนื่อง และยังไม่มีสัญญานบ่งบอกว่าจะมีการ ชลอตัวแต่อย่างใด เครือข่ายแบบท้องถิ่นในองค์กรต่างๆ ตลอดจน บริษัท สถานศึกษาส่วนใหญ่กว่า80% จะนิยมใช้เครือข่าย Ethernet ส่วนที่เหลือก็จะเป็นพวก FDDI/CDDI, ATM และอื่นๆ ด้วยความต้องการการส่งผ่านข้อมูลที่เพิ่มขึ้นอย่างรวดเร็วตามขนาดและจำนวน เครื่องคอมพิวเตอร์ที่ต่ออยู่บนเครือข่าย ตลอดจนการเติบโตของ Internet อย่างรวดเร็ว จึงทำให้เครือข่าย Ethernet แบบดั้งเดิมที่มีความเร็วในการส่งผ่านข้อมูลอยู่ที่ 10 Mbps เริ่มจะไม่สามารถตอบสนองความต้องการของผู้ใช้ได้อย่างมีประสิทธิภาพ

Gigabit Ethernet (IEEE802.3z)เป็นมาตรฐานใหม่ของเทคโนโลยีเครือข่ายท้องถิ่น (LAN-Local Area-Network) ที่พัฒนามาจาก เครือข่ายแบบ Ethernet แบบเก่าที่มีความเร็ว 10 Mbps ให้สามารถรับส่งข้อมูลได้ที่ระดับความเร็ว 1 Gbps ทั้งนี้เทคโนโลยีนี้ ยังคงใช้กลไก CSMS/CD ในการร่วมใช้สื่อเหมือนEthernet แบบเก่า หากแต่มีการพัฒนาและดัดแปลงให้สามารถรองรับความเร็วในระดับ 1 Gbps ได้

Gigabit Ethernet เป็นส่วนเพิ่มขยายจาก 10 Mbps และ 100 Mbps Ethernet (มาตราฐาน IEEE 802.3 และ IEEE802.3u ตามลำดับ) โดยที่มันยังคงความเข้ากันได้กับมาตราฐานแบบเก่าอย่าง100% Gigabit Ethernet ยังสนับสนุนการทำงานใน mode full-duplex โดยจะเป็นการทำงานในการเชื่อมต่อระหว่าง Switch กับ Switch และระหว่าง Switch กับ End Station ส่วนการเชื่อมต่อผ่าน Repeater, Hub ซึ่งจะเป็นลักษณะของShared-media (ซึ่งใช้กลไก CSMA/CD) Gigabit Ethernet จะทำงานใน mode Half-duplex ซึ่งสามารถจะใช้สายสัญญาณได้ทั้งสายทองแดงและเส้นใยแก้วนำแสง

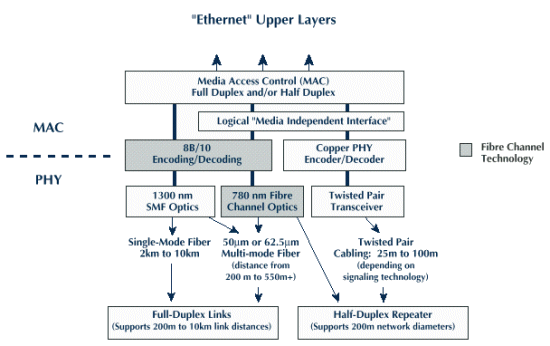

รูปที่ 1 แสดงส่วนประกอบต่างๆของ Gigabit Ethernet ซึ่งได้มีการรวม Fiber Channel เข้าไว้ด้วย

หลักการพื้นฐาน

ขนาดของเฟรมที่เล็กที่สุดของ Gigabit Ethernet ซึ่งมีค่าเท่ากับ 512 ไบต์นั้นจะทำให้สามารถตรวจจับการชนกันของข้อมูลได้ที่ความเร็วในการส่งข้อมูลเท่ากับ 1 Gbps และระยะห่างสูงสุดที ่ 200 เมตร ทั้งนี้ทางคณะทำงานที่กำหนดมาตรฐาน IEEE802.3z ได้ลดจำนวน repeater hop ลงจาก 100Base-T(IEEE802.3u) ที่อนุญาตให้มีได้ 2 hop (และ 4 hop ใน 10Base-T) ลงเหลือเพียง 1 hop เท่านั้น ทั้งนี้เพื่อเหตุผลในเรื่องการลดเวลาในการตรวจสอบการชนกันของข้อมูล นอกจากนี้ค่าพารามิเตอร์อื่นๆทางวิศวกรรม(ค่าทางไฟฟ้า) ใน IEEE802.3z จะไม่มีการเผื่อ Safety Factor อีกต่อไปดังนั้นถ้าผู้ผลิตแต่ละยี่ห้อไม่ได้ใช่ค่าพารามิเตอร์ที่ตรงกันจริงๆ ก็จะทำให้เกิดปัญหาเมื่อนำเอา อุปกรณ์ Gigabit Ethernet ของต่างผู้ผลิตมาต่อเชื่อมกันได้

Carrier Extension กับ Throughput

การที่ต้องเพิ่มขนาดของเฟรมที่เล็กว่า 512 ไบต์ด้วยส่วนข้อมูลพิเศษต่อท้ายเพื่อให้มีขนาดเท่ากับ 512 ไบต์นั้นจะทำให้ค่า Throughput ลดลงเมื่อมีการส่งข้อมูลที่มีขนาดน้อยกว่า 512 ไบต์เป็นจำนวนมาก ซึ่งในกรณีที่แย่ที่สุดคือการส่งเฟรมขนาด 64 ไบต์ต่อเนื่องกันที่ความเร็ว 1 Gbps จะทำให้ throughput ประมาณ 12% หรือ 120 Mbps เท่านั้นเอง

แต่ในการใช้งานจริงการคำนวณหาค่า Throughput นั้นจะหาจาก ขนาดเฉลี่ยของเฟรมที่มีการส่งผ่านใน เครือข่ายนั้นๆ โดยค่านี้จะได้จากการเก็บสถิติแล้วหาเป็นค่าเฉลี่ยออกมา ซึ่งส่วนมากจะได้ค่าเฉลี่ยดังกล่าวอยู่ในช่วง 200-500 ไบต์ ซึ่งจะทำให้ได้ throughput ประมาณ 300-400 Mbps ซึ่งน่าจะเพียงพอต่อความต้องการในเครือข่ายในองค์กรต่างๆ

อนึ่งวิธีการทำ Carrier Extensionนั้นจะใช้ในการกรณีที่เป็นการรับส่งข้อมูลแบบ Half-Duplex เท่านั้น เพราะในการรับส่งข้อมูลแบบ Fulle-Duplex นั้นจะมีการใช้สายรับและส่ง แยกกันคนละชุดจึงไม่มีการชนกันของข้อมูลที่วิ่งสวนทางกัน(Collision) จึงทำให้ไม่ต้องกังวลกับการตรวจจับการชนกัน

เทคนิค Packet Bursting

Packet Bursting เป็นเทคนิคที่จะลดข้อเสียของการใช้ Carrier Extension เทคนิคนี้จะทำงานโดยการเก็บรวบรวม เฟรมที่มีขนาดเล็กกว่า 512 ไบต์หลายๆเฟรมรวมกันให้มีขนาดมากกว่า 512 ไบต์ แล้วจึงทำการส่งออกไป ซึ่งการที่จะทำอย่างนี้ได้ต้องเป็นการทำงานร่วมกันระหว่างตัวแอพพลิเคชั่นและตัว Gigabit Interface Card ซึ่งแอพพลิเคชั่นที่มีอยู่ปัจจุบันจะต้องได้รับแก้ไขเพื่อให้มีความสามารถในการจัดการกับข้อมูลwbr>wb โดยลักษณะที่จะมีการเก็บรวบรวมเฟรมข้อมูลให้ได้ขนาดที่ต้องการแล้วส่งออกไปทีเดียวนี่เองทำwbr>wbrr>>wbrr>r>>wbr>br>r>rbwbr>r>rbr>>> เช่นการขอเปิดเน็ตเวิร์คไฟล์ หรือการตอบรับ (Acknowledge) ซึ่งปัญหานี้กำลังอยู่ในระหว่างการตัดสินว่าจะให้มีการแก้ไขอย่างไร โดยอาจจะให้เป็นหน้าที่ของ Protocol ที่จะทำหน้าที่แก้ปัญหาให้ส่วนนี้ หรืออาจจะแก้ที่ตัว Packet Bursting ให้มีการกำหนดเวลาในการรวบรวมเฟรมที่มีขนาดเล็กกว่า 512 ไบต์ ซึ่งถ้าเกินเวลาที่กำหนดแล้วแต่ว่ายังไม่สามารถรวบรวมข้อมูลได้มากว่า 512 ไบต์ ก็ให้ทำการส่งออกไปโดยใช้วิธี Carrier Extension

Buffer Distributor

Buffer Distributor เป็นอุปกรณ์ของ Gigabit Ethernet ที่สามารถเพิ่มประสิทธิภาพของระบบได้โดยลดข้อจำกัดของ Carrier Extension โดยอุปกรณ์นี้จะมีการทำงานที่รวมคุณลักษณะของ Repeaterและ Switch เข้าด้วยกัน อุปกรณ์นี้จะใช้การเชื่อมต่อแบบ Full-Duplex และ Flow Control(IEEE802.3x) มันสามารถทำงานเหมือนกับRepeater คือส่งข้อมูลทุก packet ไปยังทุกๆPort ที่มีการเชื่อมต่ออยู่ และสามารถทำงานในลักษณะของ Switchคือการรับข้อมูลจากหลายPort ได้พร้อมกันแล้วนำข้อมูลนั้นไปเก็บไว้ในหน่วยความจำ(Buffer) และเมื่อมีการเขียนลงจนเต็มทางอุปกรณ์นี้ก็จะใช้ Flow Control ส่งสัญญาณให้โหนดที่ส่งขอมูลนั้นหยุดคอยจนกว่า Buffer นั้นจะว่างลงอีกครั้ง (หลังจากอุปกรณ์ได้ทำการส่งข้อมูลในBuffer เหล่านั้นไปยังปลายทางเรียบร้อยแล้ว) วิธีนี้ก็จะสามารถให้ Throughput ได้เกือบ 100% แต่ข้อจำกัดของวิธีนี้คือทุกโหนดที่เชื่อมต่อกับอุปกรณ์นี้จะต้องเป็นแบบFull-Duplex และสนับสนุนมาตราฐาน IEEE 802.3x ด้วย

สายสัญญาณ

ในปัจจุบันแม้ว่าทางผู้ที่กำหนดมาตราฐาน IEEE802.3z จะได้กำหนดให้สามารถใช้สาย UTP cat5สำหรับรองรับความเร็วในระดับ 1 Gbps ได้แต่ก็ยังไม่มีผลิตภัณฑ์ในท้องตลาด(เป็นผลิตภัณฑ์ที่ออกมาก่อนมีการประกาศใช้มาตราฐาน)ชิ้นใดใช้สายUTP cat5 เป็นสายสัญญาณโดยทั้งหมดเลือกใช้เส้นใยแก้วนำแสง(Optic Fiber) ซึ่งถ้าเป็นสายแบบ Multi-mode ขนาด 62.5 micron และใช้ความยาวคลื่นแสง 780 nanometer จะได้ระยะไกลประมาณ 550 เมตร แต่ถ้าใช้สายแบบ Single-mode ที่ใช้ความยาวคลื่นแสง 1300 nanometer จะทำให้ส่งได้ไกลมากกว่า 2 กิโลเมตร เป็นที่ทราบกันว่าการใช้เส้นใยแก้วนำแสงนั้นจะทำให้เกิดค่าใช้จ่ายที่สูงทั้งนี้เนื่องมาจากค่าwbr>wbr>wbrr>br>>, หัวต่อและอุปกรณ์ที่เกี่ยวข้อง ตลอดจนค่าใช้ใจในการติดตั้งสาย และค่าบำรุงรักษา ทำให้ทางคณะทำงานเกี่ยวกับมาตราฐาน IEEE 802.3zได้พยายามเสนอให้มีการใช้สายทองแดงแบบอื่นเพื่อนำมาใช้งานในระยะที่ไม่เกิน 30 เมตร ซึ่งปัญหาที่เกิดขึ้นกับสายทองแดงคือการเกิด Echo เมื่อสัญญาณไฟฟ้าวิ่งผ่านจากตัวทองแดงไปยังวัตถุอื่นที่เป็นทางผ่านของสัญญาณ เช่น หัวต่อ RJ45 ซึ่งการเกิดEcho นี้ก็มีใน Ethernet แบบ 10 และ 100 Mbps แต่ว่ายังไม่มีผลมากเมื่อเทียบกับการรับส่งที่ความเร็ว 1 Gbps

การเปลี่ยนไปใช้ Gigabit Ethernet

ทางคณะทำงานของ IEEE802.3z ได้เสนอการนำอุปกรณ์ Gigabit Ethernet ไปใช้ทดแทนนอุปกรณ์ต่างๆที่มีอยู่แล้วเพื่อเพิ่มความเร็วในการรับส่งข้อมูลโดยแบ่งได้เป็น 5 ขั้นตอนดังนี้

1. เพิ่มความเร็วของ Switch-to-Server Linkวิธีการเพิ่มความเร็วที่ง่ายที่สุดก็คือการเพิ่มความเร็วในการรับส่งข้อมูลระหว่างตัว Gigabit switch กับ Serverประสิทธิภาพสูงซึ่งติดตั้ง Gigabit interface card รูปที่ 2.1 และ 2.2 แสดงการเปลี่ยนแปลงจากอุปกรณ์เครือข่ายแบบ Ethernet/Fast Ethernet ไปเป็น Gigabit Ethernet

รูปที่ 2.1 แสดงเครือข่ายก่อนเปลี่ยนมาใช้อุปกรณ์ Gigabit Ethernet

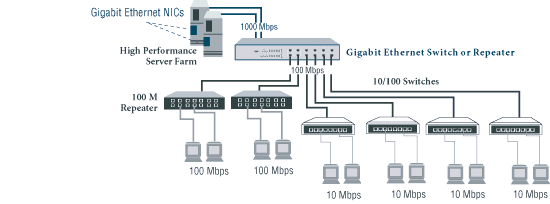

รูปที่ 2.2 แสดงเครือข่ายหลังเปลี่ยนมาใช้อุปกรณ์ Gigabit Ethernet

2. การแทนที่เครือข่ายแกนหลักที่ใช้ Fast Ethernet อยู่ก่อนในเครือข่ายขนาดเล็กจนถึงขนาดกลางที่ใช้ Fast Ethernet Switch เป็นอุปกรณ์เครือข่ายแกนหลัก(Backbone Switch) ก็อาจจะรองรับความต้องการในรับส่งข้อมูลที่มีปริมาณเพิ่มขึ้นอย่างรวดเร็วไม่ได้ การนำ Gigabit Ethernet Switch มาทำหน้าที่เป็นBackbone Switch แทนก็จะทำให้สามารถเพิ่ม Bandwidth ได้อย่างเพียงพอต่อความต้องการในปัจจุบันและอนาคต รูปที่ 3.1 และ 3.2 แสดงการเปลี่ยนแปลงจากอุปกรณ์เครือข่ายแบบ Ethernet/Fast Ethernet ไปเป็น Gigabit Ethernet

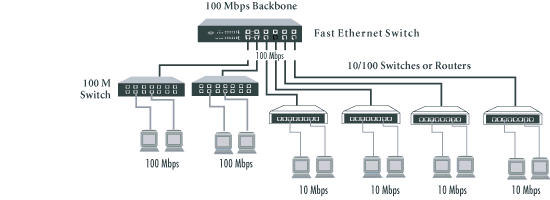

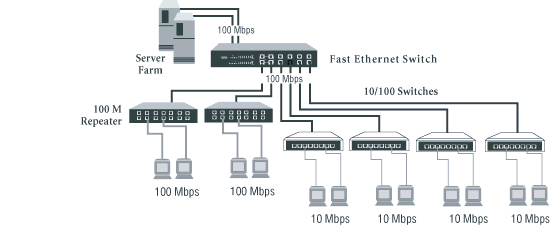

รูปที่ 3.1 แสดงเครือข่ายก่อนเปลี่ยนมาใช้อุปกรณ์ Gigabit Ethernet

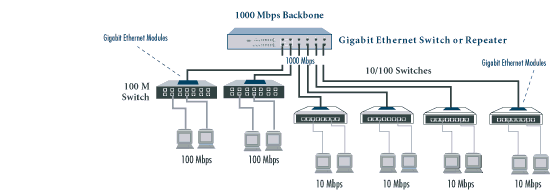

รูปที่ 3.2 แสดงเครือข่ายหลังเปลี่ยนมาใช้อุปกรณ์ Gigabit Ethernet

3. เพิ่มความเร็วของ Switch-to-Switch Link ในเครือข่ายที่มีขนาดใหญ่ขึ้นและมี Ethernet/Fast Ethernet switch/repeater อยู่จะทำให้มีปริมาณข้อมูลที่ต้องส่งผ่านระหว่างSwitch/Repeater ที่มีServer ต่ออยู่ด้วยนั้นสูงมากจนต้องการการเพิ่มขยาย การนำ Gigabit Ethernet เข้ามาแทนที่ Ethernet/Fast Ethernet Switch/Repeater เหล่านี้ก็จะสามารถเพิ่มประสิทธิภาพโดยรวมของระบบได้ รูปที่ 4.1 และ 4.2 แสดงการเปลี่ยนแปลงจากอุปกรณ์เครือข่ายแบบ Ethernet/Fast Ethernet ไปเป็น Gigabit Ethernet

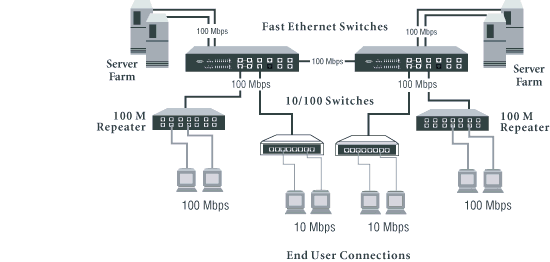

รูปที่ 4.1 แสดงเครือข่ายก่อนเปลี่ยนมาใช้อุปกรณ์ Gigabit Ethernet

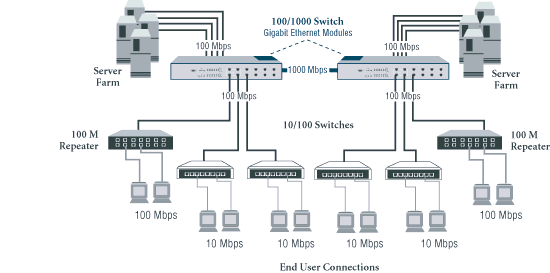

รูปที่ 4.2 แสดงเครือข่ายหลังเปลี่ยนมาใช้อุปกรณ์ Gigabit Ethernet

4. การแทนที่เครือข่ายแกนหลักที่ใช้ Shared FDDI อยู่ก่อนเครือข่ายที่ใช้เทคโนโลยี FDDI สามารถจะทำการเปลี่ยนมาใช้ Gigabit Ethernet ได้โดยการนำเอา Gigabit Ethernet Switch/Repeater ไปแทนที่ FDDI Concentrator หรืออาจจะเพียงนำ Gigabit Ethernet Interface Card ไปเปลี่ยนกับ FDDI Interface Card ในRouter ที่มีใช้งานอยู่แล้ว ทั้งนี้การเปลี่ยนแปลงนี้ไม่ต้องมีการลงทุนเกี่ยวกับเรื่องสายสัญญาณเลย เนื่องจาก FDDI ส่วนมากก็จะใช้ เส้นใยแก้วนำแสงเป็นพื้นฐานอยู่แล้ว รูปที่ 5.1 และ 5.2 แสดงการเปลี่ยนแปลงจากอุปกรณ์เครือข่ายแบบ Ethernet/Fast Ethernet ไปเป็น Gigabit Ethernet

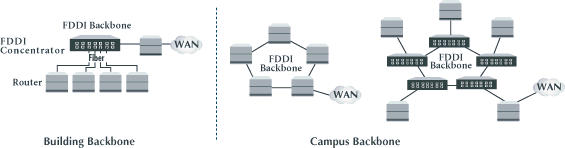

รูปที่ 5.1 แสดงเครือข่ายก่อนเปลี่ยนมาใช้อุปกรณ์ Gigabit Ethernet

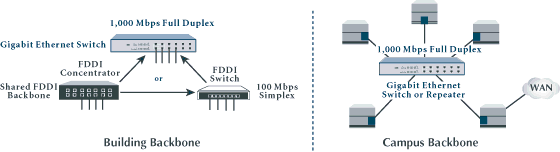

รูปที่ 5.2 แสดงเครือข่ายก่อนเปลี่ยนมาใช้อุปกรณ์ Gigabit Ethernetเอกสารอ้งอิง

5. การใช้ Network Interface Card ที่เครื่อง High-end Desktop ในการปรับปรุงเพื่อเพิ่มความเร็วของระบบขั้นสุดท้ายก็คือการเพิ่มความเร็วระหว่าง อุปกรณ์ Gigabit Ethernet Switch/Repeater กับเครื่อง Desktop ระดับ Hi-end ที่ติดตั้ง Gigabit Ethernet Interface Card ทั้งนี้เพื่อรองรับปริมาณข้อมูลที่สูงมากๆ เช่น แอพพลิเคชั่นประเภทวิดีโอทั้งหลาย (VDO-Editing, VOD) หรืองานประเภท Data Ware House

Gigabit Ethernet กับ ATM

ด้วยความเร็วในระดับ 1 Gbps และราคาต่อ port ของ Gigabit Ethernet ที่ถูกกว่า เทคโนโลยี ATM ทำให้ดูเหมือนว่า Gigabit Ethernet อาจจะมาแทนที่ ATM ในอนาคต แต่โดยความเป้นจริงพื้นฐานทางด้านการออกแบบปล้วจะพบว่า เทคโนโลยีทั้งสองนั้น ออกแบบมาบนพื้นฐานที่ต่างกันออกไป ทำให้แต่ละอันนั้นมีข้อดีข้อเสียต่างออกไป นั่นคือ Gigabit Ethernet นั้นออกแบบโดยมีจุดประสงค์หลักในการเข้ากันได้กับEthernet รุ่นก่อนๆที่ได้มีใช้กันอย่างแพร่หลายแล้วในปัจจุบันนี้ ซึ่งจะมีข้อเสียตรงที่ว่ามันจะออกแบบมาเพื่อการรับส่องข้อมูลคอมพิวเตอร์เท่านั้น ในขณะที่เทคโนโลยี ATM เป็นเทคโนโลยีใหม่แล้สามารถจะสนับสนุน Ethernetแต่ก็จะมีราคาต่อ port ที่แพงกว่า Gigabit Ethernet ส่วนข้อดีของ ATM คือการที่มันออกแบบมาโดยให้มีขนาดของเฟรมของข้อมูล(จะเรียกว่า Cell)ที่มีขนาดคงที่ซึ่งจะไม่มีปัญหาเรื่องThroughput อย่าง Gigabit Ethernetดังที่ได้กล่าวมาแล้วข้างต้น นอกจากนี้เทคโนโลยี ATMได้ออกแบบมาเพื่อรองรับข้อมูลได้หลายประเภททั้งข้อมูลที่ขึ้นและไม่ขึ้นกับเวลาจริง(non-Real-time และ Real-time Data)

คุณภาพของการบริการ (Quality of Service, QoS)

QoS เป็นระดับในการให้บริการข้อมูลซึ่งมันจะรับประกันอัตราความเร็วในการส่งข้อมูลหนึ่งๆที่อยู่ในรดับเดียวwbr>wbr>wr>br<จะถูกกำหนดไว้ให้โดยเฉพาะ(Dedicated bandwidth) ซึ่งสามารถพบบริการเหล่านี้ได้ใน เทคโนโลยี ATM ซึ่งเป็นการใช้ QoS กับ Real-time Data เพื่อให้ Gigabit Ethernet สามารถรองรับการรับส่งข้อมูลเวลาจริง (Real-time data) และสนับสนุนQoS คณะทำงานของ IEEE802.3z จึงได้ทดลองนำเอากลไก RSVP (Resource Reservation Protocol) มาใช้เพื่อให้ Gigabit สามารถรองรับ QoS ซึ่งก็ยังไม่ได้มีการประกาศเป็นมาตราฐานออกมา ณ.ขณะนี้

สรุป

ในปัจจุบันมาตราฐานGigabit Ethernet (IEEE802.3z)ยังอยู่ในระหว่างการพิจารณาประกาศใช้อย่างเป็นทางการ ซึ่งหมายความว่าอาจจะมีการปรับปรุงแก้ไขในรายละเอียดของค่าพารามิเตอร์ต่างได้อีก จึงนับเป็นการเร็วเกินไปที่จะจัดหาอุปกรณ์ Gigabit Ethernet ในท้องตลาดมาใช้ทั้งนี้เนื่องด้วยเหตุผลทางด้านความเข้ากันได้กับอุปกรณ์ในแบบเดียวกันของต่างผู้ผลิตซึ่งอาจwbr>wbr>r>wb<wbrr>>r>br>wbr>b<<wbr>br>wbrbr>wbr และ Gigabit Ethernet ก็ไม่สารมารถจะใช้ทดแทนเทคโนโลยี ATM ได้ ดังนั้นการนำ Gigabit Ethernet มาใช้ให้ได้ประโยชน์สูงสุดก็คือการนำมาเพิ่มประสิทธิ์ภาพในการรับส่งข้อมูลของเครือข่าย Ethernet ที่มีอยู่เดิมให้ดีขึ้นดังที่กล่าวมาแล้วข้างต้น
